图文详情

24小时发货默认发默认物流：中通快递；发圆通快递和邮政小包请联系客服备注和补邮费。。

\ \\ \\\ \\\ \\\ \\\ \\\ \\\ \\\ \\\ \\\ \\\ \\\ \\ \

\\ \\ \\\ \\ \

\\
\\

\\ \\ \ \ \\ \

\ \

\ CN-EM235-AD4DA1，模拟量模块4入1出
\ 型号：CN-EM235-AD4DA1 \

\ CN-200系列PLC产品是引进德国技术，在国内生产的高品质PLC，与S7-200系列产品兼容。可以使用S7-200的软件进行编程调试，并且其CPU、模块可以很好的兼容，互换使用。\

\ \

\\ \\ \ \ \\ \

\ \

\ CN-EM235-AD4DA1 ，模拟量模块4入1出 \

\ \

型号：CN-EM235-AD4DA1
\

订货数据：

\\ \\ \ \\\ \ \\ \

\规格参数\	\订货号\
\CN-EM235-AD4DA1 EM235模拟量混合输入输出模块，4点输入/1点输出, 12BIT, 电压电流型\	\ CN-EM235-AD4DA1 \（对应CN-100系列产品订货号为CN-100-EM235-AD4DA1） \

性能参数：

\\ \\ \\\ \ \\\ \ \\\ \\\ \ \\\ \ \\\ \ \\\ \ \\\ \\\ \ \\\ \ \\\ \\\ \ \\\ \ \\\ \ \\\ \ \\\ \ \\\ \ \\\ \\\ \ \\\ \\\ \ \\\ \\\ \ \\\ \ \\\ \ \\\ \ \\\ \ \\\ \ \\\ \ \\\ \ \\\ \ \\\ \\\ \ \\\ \\\ \ \\\ \ \\\ \\\ \ \\\ \ \\\ \\\ \ \\\ \ \\\ \\\ \ \\\ \\\ \\\ \ \\\ \ \\\ \\\ \ \\\ \ \\ \

\物理特性\
\尺寸(宽×高×深)\	\71.2×80×62mm\
\功耗\	\2W\
\电源损耗\
\+5V DC消耗电流\	\34 mA\
\L+\	\48 mA\
\L+线圈电压范围\	\20.4～28.8V DC\
\LED灯指示\	\24V 电源状态，亮表示电源正常，灭表示电源故障\
\模拟量输入特性\
\输入点数\	\4\
\输入类型\	\差分输入\
\量程范围\
\电压输入(单极性)\	\0-10V, 0-5V, 0-1V, 0-500mV, 0-100mV, 0-50mV\
\电压输入(双极性)\	\±10V, ±5V, ±2.5V, ±1V, ±500mV, ±250mV, ±100mV,±50mV,±25mV\
\电流输入\	\0～20 mA\
\据字格式数\	\ \
\单极性，全量程\	\0～32000\
\双极性，全量程\	\-32000~32000\
\输入分辨率\
\电压输入(单极性)\	\2.5 mV(0～10V量程)\
\电压输入(单极性)\	\1.25 mV (0～5V量程)\
\电压输入(双极性)\	\2.5 mV(±5V量程)\
\电压输入(双极性)\	\1.25 mV (±2.5V量程)\
\电流输入\	\5μA (0～20mA量程)\
\模数转换时间\	\小于300μs\
\模拟量输入响应时间\	\1.5ms\
\共模抑制\	\40dB，DC to 60Hz\
\共模电压\	\信号电压+共模电压(必须小于等于12V)\
\输入阻抗\	\不小于10MΩ\
\最大输入电压\	\30V\
\最大输入电流\	\30mA\
\AD转换器分辨率\	\12位\
\模拟量输出特性\
\输出点数\	\1\
\输出范围\
\电压输出\	\±10V\
\电流输出\	\0～20mA\
\输出分辨率\
\电压输出\	\12BIT\
\电流输出\	\11BIT\
\数据字格式\
\电压输出\	\-32000～+32000\
\电流输出\	\0～32000\
\精度\
\电压输出\	\典型值: 满量程的±0.5%，最坏情况：满量程的±2%\
\电流输出\	\典型值: 满量程的±0.5%，最坏情况：满量程的±2%\
\稳定时间\
\电压输出\	\100μs\
\电流输出\	\2ms\
\最大驱动@24V用户电源\
\电压输出\	\最小5000Ω\
\电流输出\	\最大500Ω\

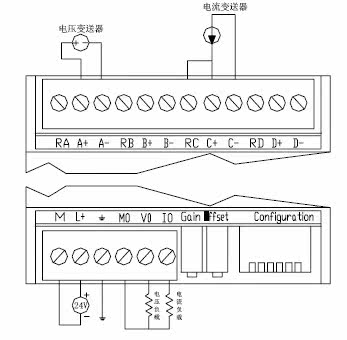

端子连接：

\ \

\
\ 校准、量程与增益选择
\ 校准与量程选择开关位置
\
\
\ 输入校准
\ 由于校准调节影响到模拟多路开关后的运放，因而将影响所有的用户输入通道。另外，由于多路开关前的各输入通道的元件参数可能存在差异，因而即使在校准后，同一输入信号在不同通道上的读数也就会存在轻微的差异。
\ 模块内部对输入已经做了滤波处理，测量结果比较稳定。如果要求更好的性能参数，可以启动用于模块所有输入的模拟输入滤波器，计算平均值时，选择64次以上的采样次数。
\ 校准步骤如下：
\ 1、切断模块外部电源，配置DIP开关以选择所需要的输入量程。
\ 2、接通PLC系统的CPU和模块电源，等待15分钟以上。
\ 3、用一个变送器、一个电压输入源或一个电流输入源，将零值信号加到模块的一个输入端。
\ 4、在CPU中读取该输入端的测量值读数。
\ 5、调节OFFSET(偏移)电位器，直到该读数为零，完成调零校准。
\ 6、接着，在该输入端输入一个满刻度值信号，读出CPU中的测量值读数。
\ 7、调节GAIN(增益)电位器，直到该读数为32000。
\ 8、必要时，重复步骤3～7。
\
\ 量程与增益选择
\ 表1所示为如何用DIP开关设置EM235模块。开关SW1到SW6可选择模拟量输入范围和分辨率。所有的输入设置成相同的模拟量输入范围和格式。表2所示为如何选择单/双极性（SW6）、增益（开关SW4和SW5）和衰减（开关SW1、SW2和SW3）。下列表中，ON为接通，OFF为断开。
\
\ 表1 EM235选择模拟量输入范围和分辨率的开关表

\ \\ \\\\ \ \\\\\\\ \ \\\\\\\\\ \ \\\\\\\\\ \ \\\\\\\\\ \ \\\\\\\\\ \ \\\\\\\\\ \ \\\\\\\\\ \ \\\\\\\\\ \ \\\\ \ \\\\\\\ \ \\\\\\\\\ \ \\\\\\\\\ \ \\\\\\\\\ \ \\\\\\\\\ \ \\\\\\\\\ \ \\\\\\\\\ \ \\\\\\\\\ \ \\\\\\\\\ \ \\\\\\\\\ \\

\ 单极性\						\ 满量程输入\	\ 分辨率\
\ SW1\	\ SW2\	\ SW3\	\ SW4\	\ SW5\	\ SW6\	\ 满量程输入\	\ 分辨率\
\ ON\	\ OFF\	\ OFF\	\ ON\	\ OFF\	\ ON\	\ 0- 50 mV\	\ 12.5 μV\
\ OFF\	\ ON\	\ OFF\	\ ON\	\ OFF\	\ ON\	\ 0 - 100 mV\	\ 25 μV\
\ ON\	\ OFF\	\ OFF\	\ OFF\	\ ON\	\ ON\	\ 0 - 500 mV\	\ 125 μV\
\ OFF\	\ ON\	\ OFF\	\ OFF\	\ ON\	\ ON\	\ 0 -1 V\	\ 250 μV\
\ ON\	\ OFF\	\ OFF\	\ OFF\	\ OFF\	\ ON\	\ 0 - 5 V\	\ 1.25 μV\
\ ON\	\ OFF\	\ OFF\	\ OFF\	\ OFF\	\ ON\	\ 0 -20 mA\	\ 5 μA\
\ OFF\	\ ON\	\ OFF\	\ OFF\	\ OFF\	\ ON\	\ 0 -10 V\	\ 2.5 mV\
\ 双极性\						\ 满量程输入\	\ 分辨率\
\ SW1\	\ SW2\	\ SW3\	\ SW4\	\ SW5\	\ SW6\	\ 满量程输入\	\ 分辨率\
\ ON\	\ OFF\	\ OFF\	\ ON\	\ OFF\	\ OFF\	\ ±25 mV\	\ 12.5 μV\
\ OFF\	\ ON\	\ OFF\	\ ON\	\ OFF\	\ OFF\	\ ±50 mV\	\ 25 μV\
\ OFF\	\ OFF\	\ ON\	\ ON\	\ OFF\	\ OFF\	\ ±100 mV\	\ 50 μV\
\ ON\	\ OFF\	\ OFF\	\ OFF\	\ ON\	\ OFF\	\ ±250 mV\	\ 125 μV\
\ OFF\	\ ON\	\ OFF\	\ OFF\	\ ON\	\ OFF\	\ ±500 mV\	\ 250 μV\
\ OFF\	\ OFF\	\ ON\	\ OFF\	\ ON\	\ OFF\	\ ±1 V\	\ 500 μV\
\ ON\	\ OFF\	\ OFF\	\ OFF\	\ OFF\	\ OFF\	\ ±2.5 V\	\ 1.25 mV\
\ OFF\	\ ON\	\ OFF\	\ OFF\	\ OFF\	\ OFF\	\ ±5 V\	\ 2.5 mV\
\ OFF\	\ OFF\	\ ON\	\ OFF\	\ OFF\	\ OFF\	\ ±10 V\	\ 5 mV\

\
\
\ 表2 EM235选择单/双极性、增益和衰减的开关表
\ \\ \\\\\ \ \\\\\\\ \ \\\\\\\\\\ \ \\\\\\\\\\ \ \\\\\\\\\\ \ \\\\\\\\\\ \ \\\\\\\\\\ \ \\\\\\\\\\ \ \\\\\\\\\\ \ \\\\\\\\\\ \ \\\\\\\\\\ \\

\EM 235 开关\						\ 单/双极性选择\	\ 增益选择\	\ 衰减选择\
\ SW1\	\ SW2\	\ SW3\	\ SW4\	\ SW5\	\ SW6\	\ 单/双极性选择\	\ 增益选择\	\ 衰减选择\
\ \	\ \	\ \	\ \	\ \	\ ON\	\ 单极性\	\ \	\ \
\ \	\ \	\ \	\ \	\ \	\ OFF\	\ 双极性\	\ \	\ \
\ \	\ \	\ \	\ OFF\	\ OFF\	\ \	\ \	\ x1\	\ \
\ \	\ \	\ \	\ OFF\	\ ON\	\ \	\ \	\ x10\	\ \
\ \	\ \	\ \	\ ON\	\ OFF\	\ \	\ \	\ x100\	\ \
\ \	\ \	\ \	\ ON\	\ ON\	\ \	\ \	\ 无效\	\ \
\ ON\	\ OFF\	\ OFF\	\ \	\ \	\ \	\ \	\ \	\ 0.8\
\ OFF\	\ ON\	\ OFF\	\ \	\ \	\ \	\ \	\ \	\ 0.4\
\ OFF\	\ OFF\	\ ON\	\ \	\ \	\ \	\ \	\ \	\ 0.2\

\
\
\ 输入数据格式
\

\ 注意：模数转换器(ADC)的12位读数，其数据格式是左端对齐的。最高有效位是符号位(0表示正数)，对单极性格式，3个连续的0使得ADC计数值每变化1个单位，则数据字的变化是以8为单位变化的。对双极性格式，4个连续的0使得ADC计数值每变化1个单位，则数据字的变化是以16为单位变化的。
\

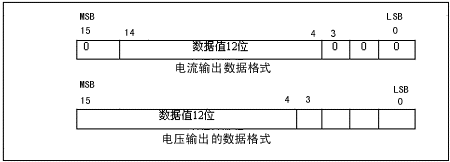

\ 输出数据格式
\
